概述

經顱磁刺激治療儀通過交變電流在人腦目標區域產生交變磁場，交變磁場誘發感應電場、改變目標區域細胞膜電位，進而達到調節神經活動的目的。由于感 應電場的產生與個體電磁學特性密切相關，因此不同個體的感應電場測量結果各不相同；而交變磁場由經顱磁刺激治療儀直接產生、能夠無損傳輸，因此通過直接測量交變磁場可以評價經顱磁刺激治療儀的性能。

經顱磁刺激治療儀產生的交變磁場頻率約為千赫茲量級，磁感應強度約在 0-5T 之間。商用磁感應強度測量設備大多為靜磁感應強度測量裝置（特斯拉計等），兼容交變磁感應強度測量的設備也僅能實現百赫茲以下交變磁感應強度 測量。

中國計量科學研究院科研團隊從霍爾元件層級入手，研發出適用于經顱磁刺 激治療儀校準檢測的專用設備，能夠?qū)崿F(xiàn)最大磁感應強度、輸出頻率、刺激脈沖 寬度、線圈表面溫度的測量。

產品配置

磁場測量探頭、溫度測量模塊、裝置主機、數據傳輸線和控制電腦。

技術亮點

? 磁場測量探頭由三維正交霍爾元件組成，可覆蓋 0.5-5T 交變磁感應強度的測量。

? 溫度測量模塊由 4 只貼片 K 型熱電偶組成，可覆蓋 10-45℃溫度的測量，測量分辨力為0.2℃。

? 裝置主機能夠?qū)崿F(xiàn)磁感應強度信號采樣頻率 10kHz，同時實現數據的采 集、濾波、傳輸?shù)裙δ堋?

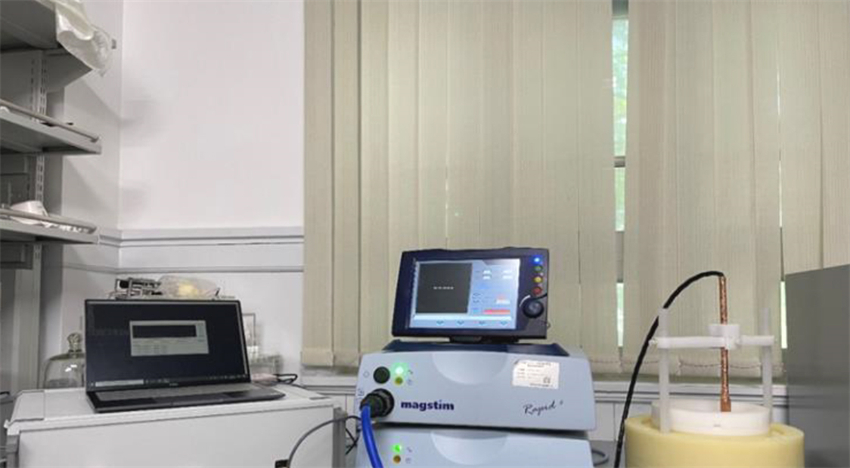

? 專用校準檢測裝置與專用人體頭部模型（及支架）配套使用，可實現模 型內部任意一點磁感應強度、輸出頻率和脈沖寬度的測量以及刺激線圈 表面溫度測量。

關鍵參數

磁感應強度

? 測量范圍：0.5T-5T

? 最大允許誤差：±10% 頻率

? 測量范圍：0Hz-100Hz

? 最大允許誤差:±3% 溫度

? 測量范圍：10℃- 45℃

? 最大允許誤差：±0.2 ℃ 時間

? 測量范圍：0-3600S

? 測量間隔 1h 時最大允許誤差：±0.10S
